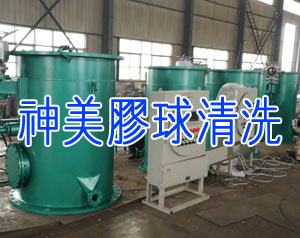

胶球清洗装置系统双侧控制箱操作使用说明

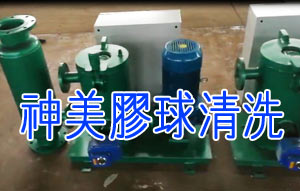

1.控制范围：四台电动球阀（220v），一台装球室执行器（220v），一台胶球泵（380V，7.5KW）。
2.端子接线：控制柜现场安装完毕后，请按照随货提供的接线端子图进行接线。
其中电动球阀/装球室切换阀均为220v，无源触点型执行器，每台执行器应接六根线，以装球室为例，请将控制柜内“装球室电源零线”、“装球室开电源”、“装球室关电源”、“装球室到位信号公共端”、“装球室开到位信号”、“装球室关到位信号”等六个接点分别接至装球室切换阀的1#、2#、3#、4#、5#、6#端子上。胶球泵为三相异步电机，接线调试时，应注意正反相。
3．操作说明：
1)控制柜上电：所有执行器接线完毕后，请将电源线接入，该控制柜采用三相四线制供电。控制柜上电前，建议使用万用表测量三相电压是否为380v，以及每相火线与零线之间是否为220v。若一切正常，请将控制柜总空开和二次回路空开打开，并确保控制柜面板上的急停按钮没有处于按下的位置（急停按钮按下，二次回路不得电）。控制柜上电后，触摸屏进入初始界面如图1所示。

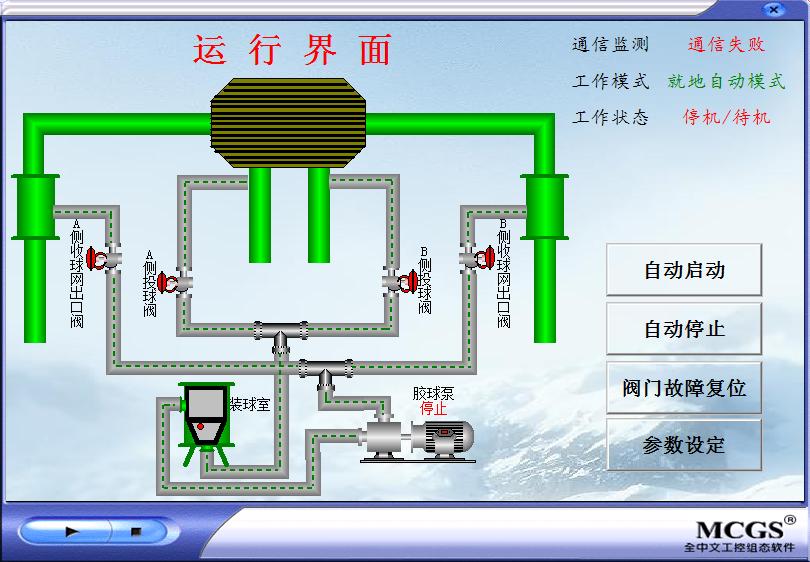

图1 主页
2)时间设定：控制柜使用前，应先设定系统自动运行所需的参数。轻按图1中的“参数设定”按钮，进入参数设定界面，如图2所示。

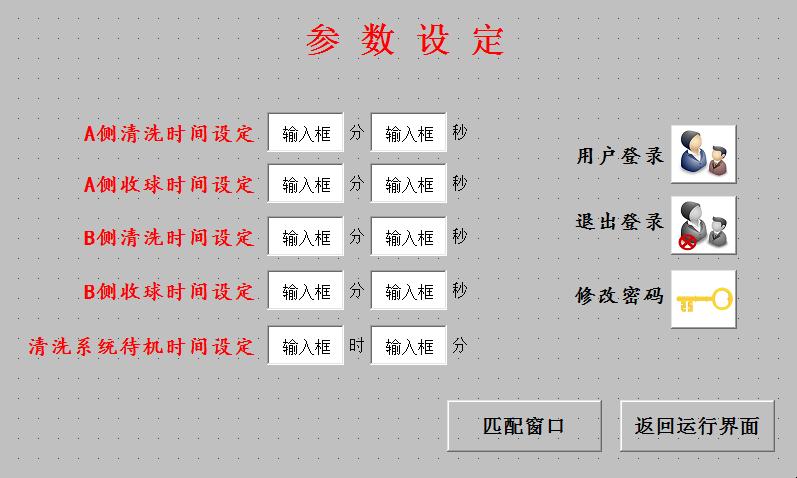

图2 时间设定
设定参数之前，需要负责人登陆相应的密码，点击“用户登录”按钮，跳至登录界面，如图3，输入密码“9999”（初始密码：9999，如需修改密码，点击“修改密码”按钮，输入初始密码，再输入需要重新设定的密码，点击“确认”，修改密码成功），点击确定。用户登录完成后，可以开始设定相关参数。

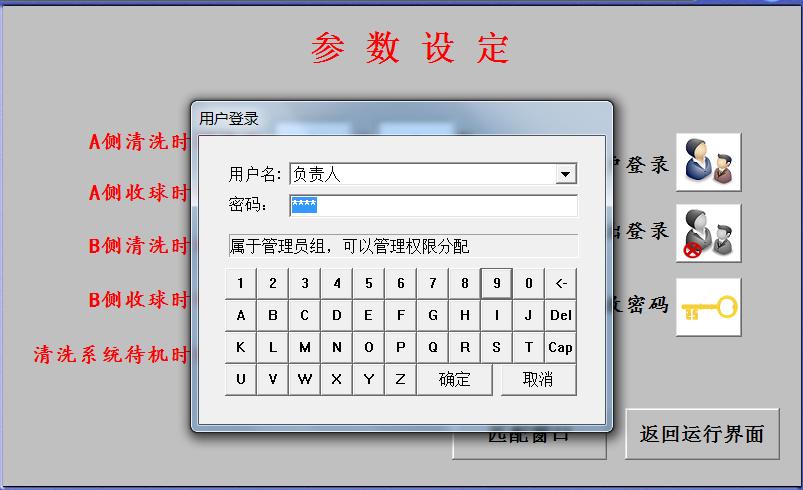

图3  用户登录界面
清洗时间：清洗时间分为A侧清洗时间和B侧清洗时间，分别指A、B两侧胶球清洗装置投球清洗的时间，Z大设置为53分。
收球时间：收球时间分为A侧收球时间和B侧收球时间，分别指A、B两侧胶球清洗装置清洗结束后，关闭装球室收球的时间，Z大设置为53分。
待机时间：胶球清洗装置待机时间。是指各系统两次自动运行流程的间隔时间，Z大设置为999小时59分。
3)手动操作：
①检查控制柜线路，确保一次回路及二次回路正常，上电进入系统运行界面（图1）。
②将控制柜面板上的“手动/自动/远程”旋钮旋至“手动档”上，图1所示的主页界面中“工作模式”显示为“就地手动模式”，表示系统进入手动模式，方可进行手动操作。

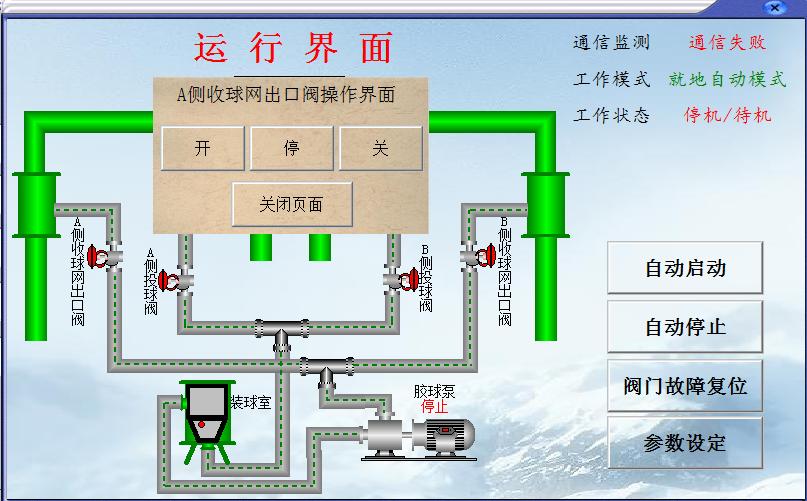

图4  A侧收球网出口阀手动操作界面
③打开A侧收球网出口阀、A侧投球阀：轻按图4所示运行界面中A侧收球网出口阀图标，弹出如图4所示的操作窗口（下同），轻按“开”按钮，A侧收球网出口阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止；轻按图4所示运行界面中A侧投球阀图标，弹出如图5所示的操作窗口，轻按“打开”按钮，A侧投球阀打开，打开指示灯亮，直至阀门运行至全开位置，系统自动断电，阀门停止。

图5 A侧投球阀操作窗口
④启动胶球泵：在“运行界面”中轻按胶球泵图标，弹出图6所示的操作窗口。轻按“启动按钮”，胶球泵开始运行，*次使用时应注意电机是否为顺时针旋转，若不是，则电机反向，断电后将电机三相电源线中的任意两相调换位置即可。

图6 胶球泵操作窗口
⑤打开装球室：在“运行界面”中轻按装球室图标，弹出如图7所示的操作窗口，轻按“开”按钮，装球室将打开投球，直至运行至开到位的位置后，胶球清洗装置系统自动断电，装球室电动阀停止供电。维持当前系统状态（约20分钟），这段时间系统开始胶球清洗凝汽器A侧。

图7 装球室操作窗口
⑥关闭装球室：在图7所示的装球室操作窗口中轻按“关”按钮，装球室将关闭收球，直至运行至关到位的位置后，系统自动断电，装球室电动阀停止供电。维持当前系统状态（约15分钟），此时系统开始收球A侧。
⑦打开B侧收球网出口阀、B侧投球阀：在运行界面中轻按B侧收球网出口阀图标，弹出如图8所示的操作窗口，轻按“开”按钮，B侧收球网出口阀打开，直至阀门运行至全开位置，系统自动断电，阀门停止；轻按图3所示运行界面中B侧投球阀图标，弹出如图9所示的操作窗口，轻按“开”按钮，B侧投球阀打开，，直至阀门运行至全开位置，胶球清洗系统自动断电，阀门停止。

图8 B侧收球网出口阀操作窗口

图9 B侧投球阀操作窗口
⑧关闭A侧收球网出口阀、A侧投球阀：在图4所示的A侧收球网出口阀操作窗口中轻按“关”按钮，阀门将关闭，直至运行至全关位置，阀门停止，系统自动断电；在图5所示的A侧投球阀操作窗口中轻按“关”按钮，阀门将关闭，直至运行至全关位置，阀门停止，系统自动断电。
⑨打开装球室：在图7所示的装球室操作窗口中轻按“开”按钮，装球室将打开投球，直至运行至开到位的位置后，胶球清洗系统自动断电，装球室切换阀停止。维持当前系统状态（约20分钟）此时胶球清洗装置系统开始清洗凝汽器B侧。
⑩关闭装球室：在图7所示的装球室操作窗口中轻按“关”按钮，装球室将关闭收球，直至运行至关到位的位置后，系统自动断电，装球室切换阀停止。维持当前系统状态（约15分钟），此时胶球清洗装置系统开始收球B侧。
?关闭B侧投球阀：在图9所示的B侧投球阀操作窗口中轻按“关”按钮，阀门将关闭，直至运行至全关位置，系统自动断电，阀门停止。
?停止胶球泵：在图6所示的胶球泵操作窗口中轻按“停止”按钮，胶球泵将停止运行。
?关闭B侧收球网出口阀：在图8所示的B侧收球网出口阀操作窗口中轻按“关”按钮，阀门将关闭，直至运行至全关位置，胶球清洗装置系统自动断电，阀门停止。

4)自动操作：
①将控制柜面板上的“手动/自动/远程”旋钮旋至自动档上，图1所示的主页界面中“工作模式”显示当前为就地自动模式，表示系统进入自动模式。
②自动启动：用户确认所有执行器均可正常运行后，按下运行界面中的“自动启动”按钮，系统开始自动执行手动操作中所述的③-?步骤。
③系统待机：当系统执行完所有的自动流程后，开始进行待机，即系统定时一段时间后（清洗系统待机时间），自动开始下一个周期的运行。若用户将清洗系统待机时间设定为0时0分，表示系统禁止待机功能。此时，系统自动运行结束后将停机，只有用户再次按下自动启动按钮后，系统才开始自动运行。
④ 自动停止：当按下运行界面中的“自动停止”按钮，系统停止并关闭所有的执行器阀门。
5)远程操作：
    将控制柜面板上的“手动/自动/远程”旋钮旋至远程档，胶球清洗装置系统将进入远程自动。在远程模式下，当系统接收到“远程启动”信号后，清洗系统也将开始自动运行一个周期，执行③-?步骤；当系统接收到“远程停止”信号后，清洗系统停止并关闭所有阀门。
