QJ型多功能复式真空滤油机

---高精度滤油机,高效多功能真空再生净油机, 真空滤油机

  一、 多功能系列真空滤油机概述真空滤油机,多功能高效真空滤油机
  多功能真空滤油机主要用于电厂、电站、变电站、电器制造厂、造纸厂、电化厂、工矿企业的油品过滤。适用于过滤:透平油、绝缘油、冷冻油及30号以下的机械油中的水份、气体和杂质。
  多功能系列真空滤油机,我们积国内外经验,采用自己研制的油水雾化器和风冷却技术、升级加热器、有脱水、脱气装置和高效除酸再生装置及精密过滤器和粗滤器、温度控制器等组成的一体化油处理设备。具有脱气脱水、除机械杂质、胶体颗粒、酸性物质等功能。主要适用于透平油、变压器油和30﹟以下的机械油净化和再生。为了满足用户的使用方便,本设备正常是单独使用,利用真空脱气、脱水装置及粗精过滤器对油处理净化。如果使用厂家的油品乳化,我们可根据厂家要求,根据不同情况增配不同的再生装置共同使用。
  为了提高真空滤油机的性能和可靠性,我们采用了自己研制的升级加热系统,高效油水雾化系统、风冷却系统,既可以除去大量的水份和不同的杂质,又可以延长机械使用寿命。温度采用自动化电路控制。排油泵采用浮球自动化控制系统。结构紧凑、操作方便、体积小、实用性强、经济效果明显、节能极佳深受用户好评。

  二、 结构及工作原理
  多功能系列真空滤油机主要由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度控制器、破沫器,精密过滤器和电器控制等部件组成。由于使用厂家的条件和要求不同,真空滤油机还可增配除酸脱色吸附装置一体化运行。

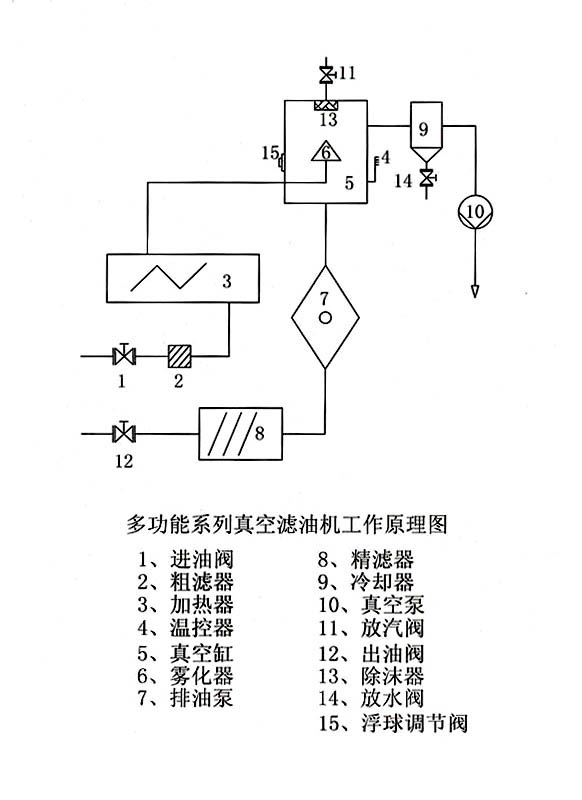

  开动真空泵系统,真空表的负压达到-0、06Mpa时可以打开进油阀(1),待净化油液从主油箱进入粗滤器(2),经过粗滤器除去油中的较大水颗粒和杂质。粗净化的油进入加热器(3),加热后的油液进入真空缸(5),再通过雾化器(6),在一定的温度和真空条件下、油水充分雾化、水份蒸发向上、油液降下、油中所含的水份和气体雾化后被真空泵抽出。进入冷却器(9),通过冷却的蒸汽,部分被冷却成水,部分未冷却成水,但降温后被真空泵(10)抽出,从排气口排出。时刻要观察真空缸的油位,当油位达到观察孔中心时,可以将排油的主令开关旋至自动上即可,当真空缸油达到高油位时,排油泵自动排油,当油位达到低油位时自动停泵。靠浮油调节阀(15)控制排油泵,排油泵将油液从真空缸打入精滤器(8)除去微粒杂质后排入主油箱,排油时必须提前打开排油阀(12)。

  三、 规格性能
  (一) 系列多功能真空滤油机的型号和技术参数表[见表]



  (二)、多功能系列真空滤油机的技术性能

  1.   含水量:≤8ppm
  2. 破乳化时间::≤15min
  3. 酸值::≤0.2mgKoH/g
  4. 过滤精度::≤5μm
  5. 油品清洁度:7级(NAS1638)
  6. 油品外状:透明
  7. 工作噪声:∠75dB(A)

  四、使用说明
  (一) 使用前的准备工作
  1、打开电气箱,检查所有电气元件是否完好,如有元件松动、要拧紧,有零碎杂质,要清理。
  2、检查电动机的转动方向是否正确,应符合指示箭头的方向。
  3、检查机器各零部件螺栓螺母是否松动,检查真空泵油窗、油位是否达到油标线。
  4、按运行规章接好总电源和接地线。
  5、关闭冷却器排水阀门及所以排污阀门。
  6、检查各钢丝软管接头是否松动,接好进油管路。

  (二) 启动滤油机 [详见原理图]
  (三)、注意事项
  1、真空泵的工作温度不得超过75度。
  2、所有电机在无异常噪音的工作情况下电机温度也不能大于60度使用。
  3、注意观察精滤器上的压力表,如果表压超过0、4Mpa时,必须停机清洗更换滤芯、方可投入运行。
  4、如果发现进油量过小,须检查粗滤器,如果滤网堵塞可用煤油清洗后继续使用。
  (四)、停机注意事项
  必须先停加热系统,再停真空泵,打开放气阀,再停排油泵,关掉进出口油阀,切断总电源及所有开关,运行周期长了,可打开冷却器排水阀放水,看是否有水,有水必须排净,同时真空缸、粗滤器、精滤器的排污阀门,应定期排污,排污后随时关闭阀门。
