凝汽器胶球清洗装置循环水进口二次滤网改造方案分析? |
点击次数:500 时间:2022/4/12 10:20:09 |
凝汽器胶球清洗装置循环水进口二次滤网改造方案分析?

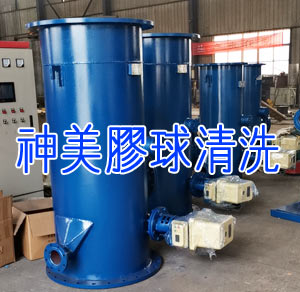

凝汽器胶球清洗装置循环水进口二次滤网改造方案分析?连云港市神美电力辅机有限公司生产技术部针对吉林电厂二次滤网改造进行阐述。 一、胶球清洗装置二次滤网设备现状: 目前贵公司现有的循环水系统中凝汽器进口未安装二次滤网装置。进入凝汽器水质较差,造成凝汽器铜管堵塞,造成凝汽器铜管结垢严重。影响凝汽器换热效果,凝汽器真空低,汽轮机功耗偏大。 二、自动旋转反冲洗二次滤网结构形式和工作原理 自动旋转反冲洗二次滤网结构形式如附图所示,它主要由:⑴壳体⑵不锈钢网芯⑶自动清洗装置⑷强排污装置⑸传动机构⑹减速机等部件组成。 工作原理:经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时,滤网的内外水压差增大,到达控制系统规定数值时(一般为350mmH2O柱),启动二次滤网旋转系统、自动清洗装置、自动排污机构,将附着物从二次滤网网面清除,待内处压差恢复到正常时(一般≤350mmH2O柱)自动系统停止二次滤网旋转,关闭电动排污阀,从而完成过滤排污全过程。为了保护差压系统的正常运行,整过自动系统增设了定时自动排污系统,定时排污的时间设置范围(0∽999小时) ,正常排污时间设置3-5分钟。定时排污的时间设置由用户根据水质情况具体设置。 三、胶球清洗装置二次滤网改造措施: 1、将凝汽器循环水进口管道垂直段从高出地面200mm处向上割去1.9米管道,垂直安装我公司生产的*利产品全自动强排污反冲洗二次滤网,二次滤网采取焊接式安装,现场对接安装方便。 2、增加凝汽器胶球清洗系统,进球口安装在二次滤网的出口段上,为了保证胶球清洗系统投球能顺利进入凝汽器,必须将原进球口平移至新装二次滤网的出水口上方。 3、考虑到新装二次滤网的扩容段较原循环水管道直径方向有所增大,二次滤网选用角式结构形式,便于现场安装。 4、新装二次滤网的排污通过电动排污阀控制经排污管道排入地沟。 5、因为循环水杂质较多,强排污系统增了自动清洗装置,有效清除塑料簿膜及各种杂物。 四、胶球清洗装置二次滤网更换冷却水管 贵公司现在凝汽器冷却铜管已堵掉15%左右,减少了凝汽器的换热面积,运行真空降低,将凝汽器冷却管--旧铜管换成新不锈钢管,提高凝汽器换热效果。具体计算方法如下: 胶球清洗装置二次滤网二次滤网特点: 1、我公司生产的*利产品电动强排污反冲洗二次滤网具有强排污的特点,对于清除循环水中的填料碎片、树枝、石子、塑料袋及各种悬浮物效果特别。 2、二次滤网的控制同时采用差压控制和时间继电器控制两种方式进行。如果以上两种控制出现故障,设备发出报警,员工可把设备切换为手动控制。 五、胶球清洗装置二次滤网改造效益分析 1、能彻底解决进入凝汽器的循环水中无大于8mm的杂物,特别是无悬浮类杂物。 2、新装二次滤网转动灵活,排污快捷,检修方便。 3、若原胶球清洗装置自身结构无缺憾,新装二次滤网安装后可大大改进原胶球清洗系统的收球率。 4、二次滤网安装后,循环水压力阻力小于300mm水柱。 |
