胶球清洗装置与旋膜式除氧器设计制造工艺说明?

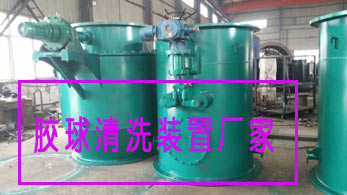

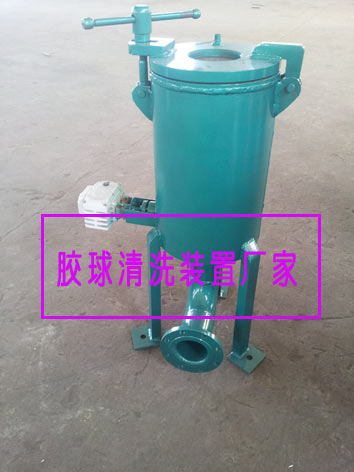

胶球清洗装置与旋膜式除氧器设计制造工艺说明? 一、胶球清洗|胶球清洗装置∕凝汽器胶球清洗装置的设计制造工艺: 1、凝汽器胶球清洗装置概述 凝汽器胶球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管内壁进行有效清洗的装置。凝汽器胶球清洗装置使用性能的好坏,直接影响到凝汽器的传热效率。胶球清洗|胶球清洗装置的适用范围相当广泛,它不仅适用于汽轮机的凝汽器清洗,同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗,在连续工作不降低负荷的情况下,胶球清洗|胶球清洗装置可随时投入使用,始终保持冷却管处于清洁状态,延长冷却管的使用寿命,减轻工 劳动强度,是提高发电厂经济效益、保障凝汽器安全经济运行。 凝汽器胶球清洗装置组成零部件生产制造的胶球清洗|胶球清洗装置是国内更新换代产品,胶球清洗|胶球清洗装置的设计主要组成部件:二次滤网、收球网《*利产品》是当前的两种新型升级产品。两种产品均具有以下特点:(1)设计结构新颖合理。(2)操作方便。(3)胶球回收率高(≥96)(4)二次滤网过滤排污能力强。 2、凝汽器胶球清洗装置系统组成结构 凝汽器胶球清洗装置系统组成结构主要由:电动二次滤网、电动收球网、电动装球室、胶球泵、电动分汇器、电动球阀、电动排污阀、PLC控制等。 3、凝汽器胶球清洗装置的工作原理 凝汽器胶球清洗装置选用合适的海绵胶球,球的湿态走径且湿态比重和水相近。将胶球从装球室手孔处投入装球室内,投球数量为凝汽器冷却管数的10%左右。然后启动胶球泵,打开系统两端球阀,胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽咕嘟水室。因胶球是一个多微柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球循环水经过水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到胶球室,如此循环往复对凝汽器冷却管实现连续清洗。 4、凝汽器胶球清洗装置的零部件组成和作用 (1)电动二次滤网是冷却水净化装置,用于清除了大于6mm以上的一切杂物,是保障胶球的畅通无阻和凝汽器的正常工作的关键设备,电动二次滤网主要由:(1)壳体(2)不锈钢网芯(3)高压喷咀(4)传动机构(5)减速机(6)排污门等六个部件组成。 (2)电动收球网:电动收球网是胶球清洗|胶球清洗装置系统中的关键设备,电动收球网安装在凝汽器的回水管段上,电动收球网的作用是把胶球从冷却水中分离出来,我公司设计的电动收球网,克服切球、跑球、堵球等缺点。收球率≥95%以上。 (3)电动装球室:电动装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置,它由外壳、漏斗、电动切换阀等组成,并配有观察窗、手动放气、手动放水等。 (4)胶球输送泵:胶球输送泵是胶球清洗装置系统中使用胶球进行不断循环的动力设备。该泵是一个*用的无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和胶球磨损小等优点 (5)胶球清洗PLC控制柜 凝汽器胶球清洗装置PLC控制柜,PLC控制柜主要对凝汽器胶球清洗装置实现自动化控制。PLC控制柜同时配有时间实施计划,凝汽器胶球清洗装置投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置:PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。 同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行,根据PLC设置每隔10-999小时再进行下一次清洗工作,这样保证了胶球清洗装置的安全运行。 二、旋膜式除氧器的设计制造工艺: 旋膜式除氧器的结构组成:﹙旋膜式除氧器主要是由除氧器(除氧头及除氧水箱)、高效旋膜装置、水喷射真空泵机组、引水泵机组等组成﹚。 旋膜式除氧器内装设有高效旋膜装置,将自然降膜改为强力旋膜,增加液膜的旋转速度,液体沿旋膜内壁旋转形成小膜裙,增强分散度、传质功能;并将保持汽(气)体通道;将独立的三种传热传质方式缩化为一体,主要突出以提高真空降低沸点的原理,在一个单元部件内完成。由于它具有很高的除氧效率和以提高真空降低沸点的特殊功能,突破了低温低压除氧的技术性能。旋膜除氧器运行时,除氧水箱处于负压状态。在高位安装时,水箱出水口与锅炉给水泵进口的距离较大,*好不小于10米;低位安装时,水箱出口于引水泵机组相连接,使负压水升压后进入锅炉给水泵。水喷射真空泵机组中配用了长喉型射水抽气器,这种抽气器具有设计结构紧凑,耗功低。并具有很高的抽吸效率,在同等条件下抽吸量超出老式的一倍。低噪声运行,没有振动,安装布置更简单。引水泵机组的作用是在除氧器低位安装时,通过引水泵将负压水升压后进入锅炉给水泵。 旋膜式除氧器改造须知 对老式除氧设备进行技术改造时需提供如下数据: 1:现有旋膜式除氧器的出力. 2:现有旋膜式除氧器的高度,圆筒直径及壁厚. 3:现有旋膜式除氧器的各給水工作压力,給水温度. 4:加热蒸汽参数(压力,温度,流量). 5:现有旋膜式除氧器的现场安装图. 定购旋膜式除氧器须知 1:需出力,配套水箱的容积。 2:旋膜式除氧器的附件要求。 3:旋膜式除氧器的工作压力,温度。 |
