真空电化学三位一体除氧器企业标准

连云港市神美电力辅机开发有限公司

1 范围

本标准规定了真空电化学三位一体除氧器的型号规格、技术要求、试验方法、检验规则、标志包装运输。 本标准适用于工业锅炉、热水锅炉、余热发电系统常温给水除氧，以真空解析 + 电化学电解复合除氧的成套除氧装置。

2 型号编制

ZDH‑CYQ‑□ ZDH‑CYQ：真空电化学除氧器；□：额定处理水量 m³/h

3 技术要求

3.1 使用条件

1）进水温度：5～35℃（常温，不需要加热） 2）进水压力：0.02‑0.2MPa 3）工作真空度：‑0.050～‑0.065MPa 4）电源：380V/50Hz

3.2 性能指标

1）出水溶解氧：≤0.05mg/L 2）适应处理流量：5‑150m³/h 系列规格 3）设备全自动运行，可就地 / 远程 DCS 信号接口 4）电解极板组件罐体侧开门，整体抽拉式检修结构，液位保护，极板完全浸没介质，杜绝电火花风险。

3.3 结构与材质

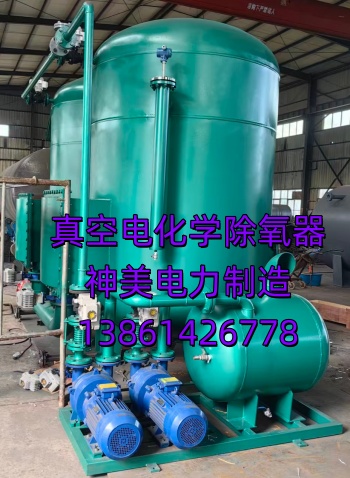

1）承压罐体按 GB150 压力容器要求制造，焊缝无裂纹、气孔、夹渣；焊后除锈防腐涂装。 2）内部配置：高效旋膜布水组件、电解反应极板总成、汽水分离组件。 3）成套配置：除氧主机、真空泵组、增压出水泵、电解整流电源、PLC 控制柜、阀门仪表、管路附件。 4）过流接触介质部件材质：碳钢衬防腐 / 304 不锈钢二选一；极板采用专用合金电极。

3.4 控制要求

1）PLC 全自动控制，真空度联锁、液位联锁保护，故障声光报警。 2）整流输出电流可随水量自动调节，具备手动 / 自动切换。 3）提供无源接点，可对接 DCS 系统。

4 试验方法

1）外观：目视检查焊缝、涂装、构件完整性。 2）水压试验：罐体按 1.25 倍设计压力水压试验，保压无渗漏。 3）真空气密试验：设备抽至工作真空，保压 30min 真空跌落符合允许范围。 4）性能试验：按照 GB/T13922，在线检测进出口溶解氧，满足出水氧指标。

5 检验规则

• 出厂检验：每台设备做外观、水压、气密、控制柜通电试验，合格后方可出厂。
• 型式检验：新产品定型、重大结构改动、每三年进行一次全套型式检验。

6 标志、包装、随机资料

1）设备铭牌标注：型号、处理水量、工作压力、真空参数、制造单位、出厂编号、日期。 2）包装：分体包装，易损件防护。 3）随机资料：企业标准副本、总图、安装使用说明书、压力容器检测记录、合格证。

本真空电化学除氧器执行连云港市神美电力辅机开发有限公司；同时符合 GB150‑2011 钢制压力容器、JB/T10325‑2002 锅炉除氧器技术条件、GB/T13922 水处理设备性能试验要求，常温进水，真空‑电化学复合除氧，出水溶解氧≤0.05mg/L，PLC 全自动控制，极板可整体抽出检修，具备 DCS 远程通讯接口。
